铭冠蓄电池在线监测系统设计解决方案

铭冠蓄电池在线监测系统是一套完整的解决方案，由一个主控模块、若干个传感器模块（与电池数量相同）、若干个电流测试模块（与电池组数量相同

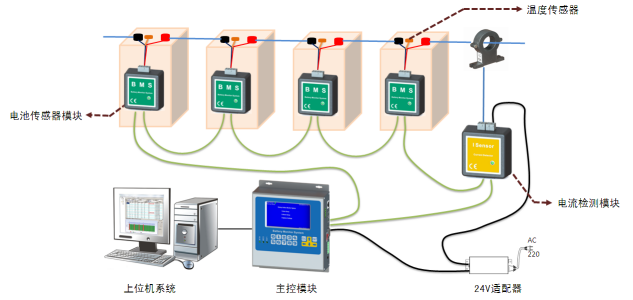

铭冠蓄电池监测系统架构为每节电池配备一个电池传感器模块，每组电池配备一个电流检测模块，通过通讯线手拉手连接成环路到主控模块，主控模块负责采集数据显示数据和上传数据，电池传感器模块负责电压、温度、内阻采集，电流检测模块负责电流的采集。

同时系统可以通过以太网、RS485接口连接至上位机和动环监测。

4.1.2告警功能

铭冠蓄电池监测系统具有报警功能，当检测到电池故障时给出故障报警提示，告警功能具有以下主要项等：

①单电池浮充电压上、下限告警；

②单电池标称浮充电压告警；

③单电池充电电压上、下限告警；

④单电池标称放电电压告警；

⑤单电池温度上限告警；

⑥单电池标称内阻告警；

 ⑦内阻异常值告警；

⑧电池组组电压上、下限告警；

⑨放电电流上限告警，充电电流上限告警；

⑩通讯异常告警；

1.1.铭冠监测模块介绍

1.2.1电池监测主控模块

电池监测主控模块是整个蓄电池监测系统的核心组件。主要进行蓄电池数据的收集、告警判断、处理上传等工作。用户可通过主控模块在本地查询电池的详细数据和告警数据。

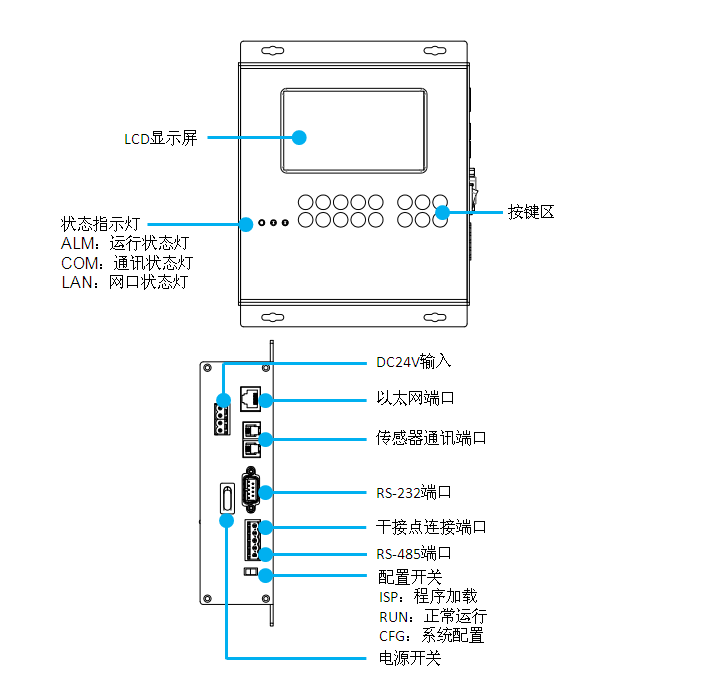

主控模块外部特征：

电池监测主控模块技术参数：

1.2.2电池传感器模块

电池传感器模块主要完成对蓄电池的电压、温度、内阻参数测试工作。在接收到主控模块发出的测试命令后既启动相应测试，测试完成以数据的形式返回给主控模块。测试回路与通讯回路采用光电隔离，确保用户系统安全。电池传感器模块由纹波电流供电，功耗极低（26mA），对电池影响可忽略不计。

电池传感器外部特征：

电池传感器规格：

1.2.3电流检测模块

电流检测模块负责处理电流传感器测得电流信号，通过通讯线送出数据。

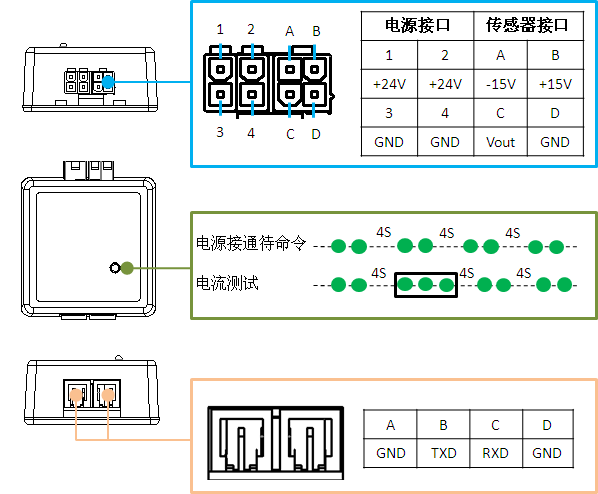

电流检测模块外部特征：

电流检测模块规格：

1.2.4 铭冠电池监测软件介绍

铭冠蓄电池在线管理软件是基于SQL数据库针对蓄电池在线监测产品研发的强大的上位机软件，可以轻松的获得单体蓄电池的电压、电流运行曲线，以及单体蓄电池的内阻数据，为判断蓄电池的状态提供了可靠的依据。它具有以下功能：

l  实时监测蓄电池组的电压、电流；

l  实时监测蓄电池组中的单体蓄电池电压、温度，并可以通过数据列表，曲线图等多种方式将数据进行显示；

l  实时对单体蓄电池的内阻进行测量并记录，给出蓄电池全部使用期间的内阻曲线，便于用户分析蓄电池的状态变化情况；

l  在蓄电池充放电状态下，对蓄电池的充放电过程进行记录，给出蓄电池的充放电曲线及参数；

l  提供蓄电池电压、电流、温度、内阻等参数的报警。

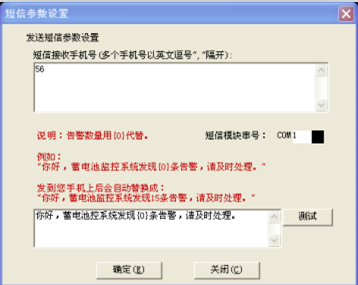

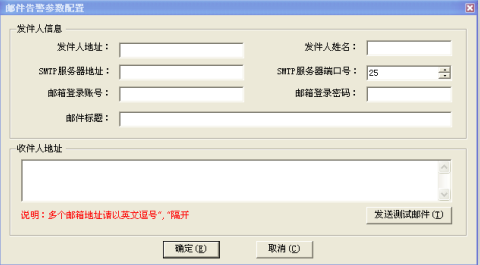

l  提供远程报警功能，通过短信、语音电话、电子邮件等功能远程提醒用户。

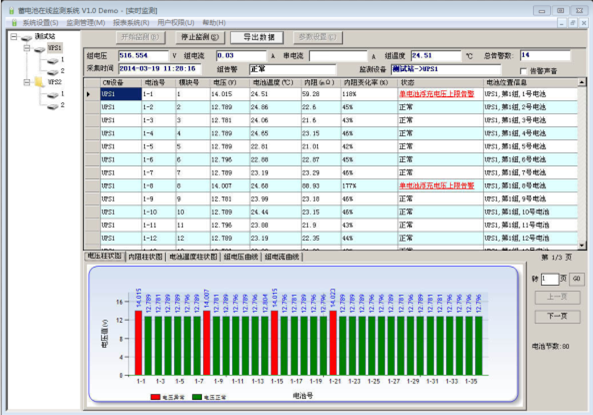

主界面：

组电压曲线图：

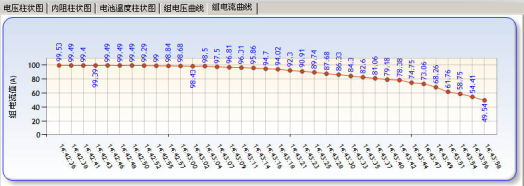

组电流曲线图：

监测系统的优势

铭冠蓄电池在线监测系统，采用行业最新的单体是模块架构，具有如下优势。

2.1.安全优势

l  电池传感器模块内置完善的过温、过流保护措施。电路设计采用三重保护，模块万一失效，不会对电池和UPS造成影响。

l  电池传感器模块电池端和通讯端接口采用电气隔离，可达到3750V安全隔离电压。

l  电池连接采用随时和电池分离的可拆卸式监测端子。

2.2.技术优势

l  电池内阻测试采用中小信号交流法，测试频率根据UPS参数动态调整，高抗扰性保证内阻值不受UPS纹波干扰。

l  一次只测试一节电池内阻（测试时间5秒），不给整组电池同时加激励信号，避免干扰UPS正常工作。

l  产品生命周期经过完善的物料、设计、测试、生产、失效分析流程，保证产品可靠性。

l  采用最先进的外置温度探头模式，采用半导体温度传感器，不存在热电偶的随时间性能退化的问题。

l  外置温度探头可灵活安装在电池任何位置，最准确的测量电池真实温度。

2.3.应用优势

l  在电池健康度分析方面积累了大量基础数据，有丰富的经验可预警出有恶化趋势的电池。

l  产品可兼容各种UPS（工频、高频等），在不同工业场合下均能保证测试准确性。

2.4.工程优势

l  产品安装架构的合理设计，保证产品布线简洁，施工容易。

l  归一化的模块布置给机房参观和维护人员带来正规、整齐的感觉。

l  操作电池阶段只需安装检测垫片（不需布线），让电池脱离UPS时间最短，最大化的降低了施工阶段带来的风险。

l  施工前结合用户现场情况，制作3D布线效果图供客户审核，保证施工效果和客户预期一致。
